澤田組の実績

誉田雨水No.1小判型立抗築造工

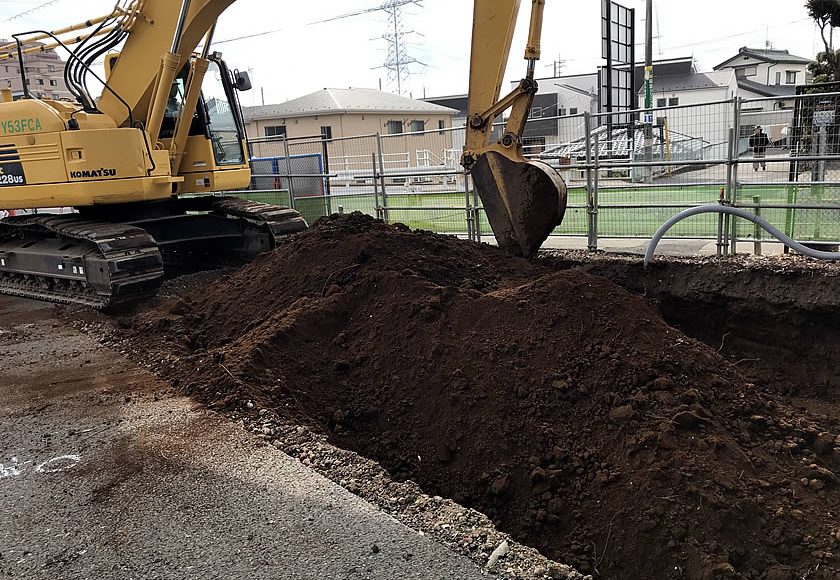

・1枚目 <掘削>
工事箇所の舗装版を撤去して、掘削をしている写真です。重機は0.7m3バックホーと言います。街中で使用できる重機としてはかなり大きい方です。

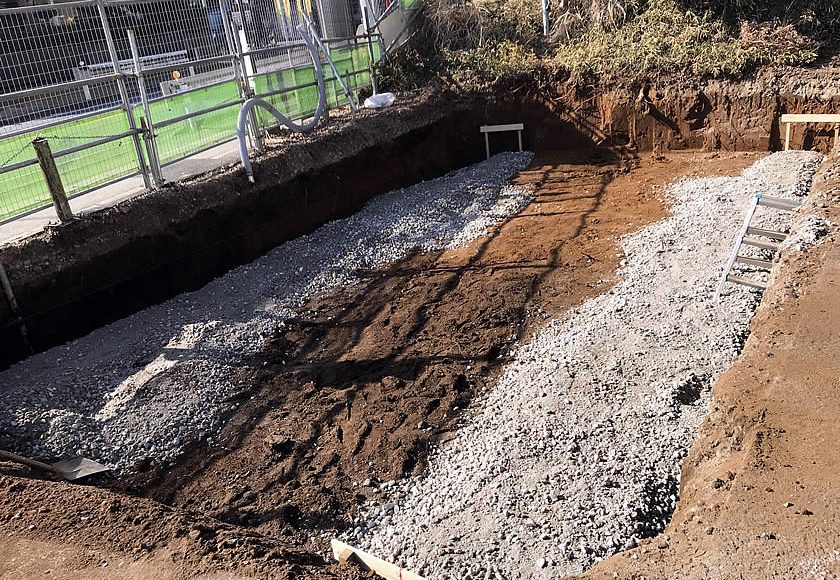

・2枚目 <基礎砕石>
覆工(工事を行う際に途中でも蓋ができて、危険を減らす)する箇所の掘削が終わり、桁を設置する箇所に基礎砕石を敷均した写真です。

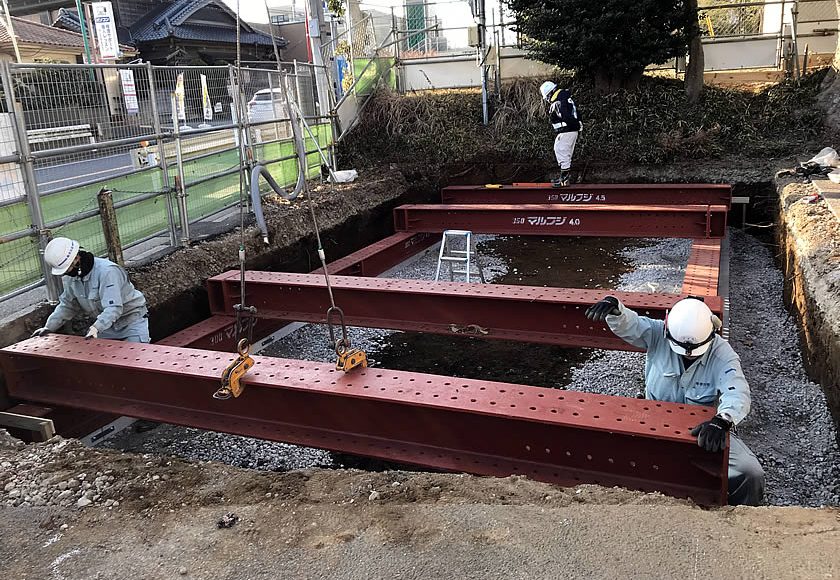

・3枚目 <桁受設置状況>
先程の基礎砕石の上に桁受(下のH鋼)を設置し、その上に受桁(上のH鋼)を設置しています。上の桁は更に蓋を受けるための設置です。この辺りは慎重に行っています。

・4枚目 <覆工板設置状況>
先程の受桁の上に覆工板を設置している写真です。この覆工板の上には重機が乗っても大丈夫です。

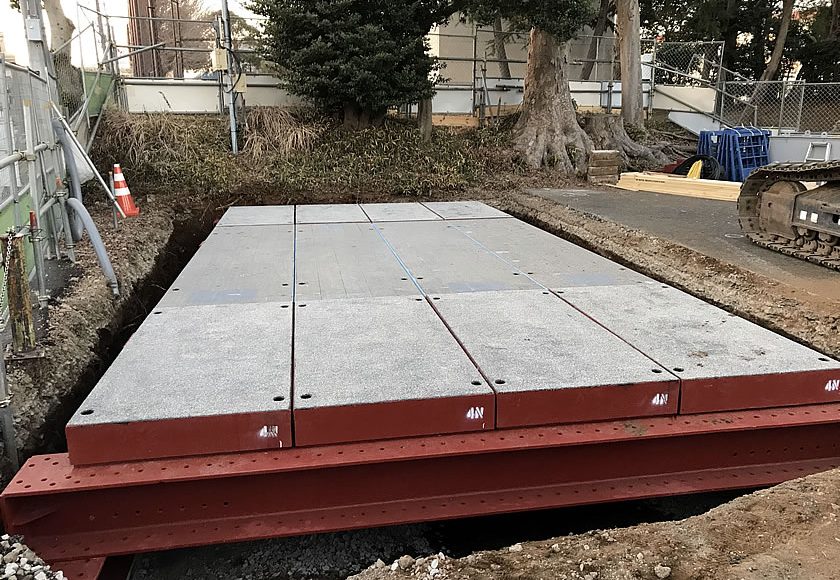

・5枚目 <履工板設置完了>
綺麗に設置することが出来ました。この後覆工板の周りにずれ止め防止のC鋼を取りつければ完了です。
