誉田雨水No.2小判型立抗築造工

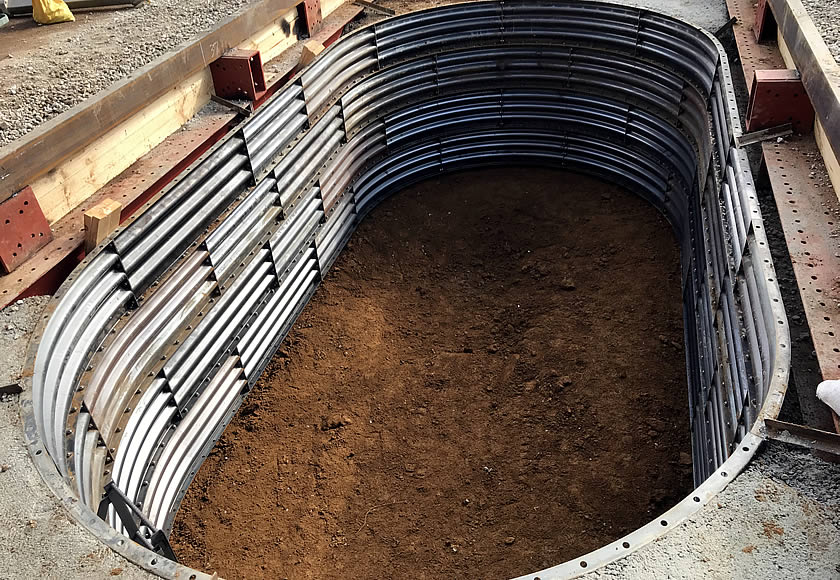

・1枚目 <小判型ライナープレート築造>
覆工設置後、上部の覆工板・受桁を一時取外し掘削を行い、小判型ライナープレートを組立した写真です。これは土留になります。ライナープレートは用途や場所によって色々な形があります。

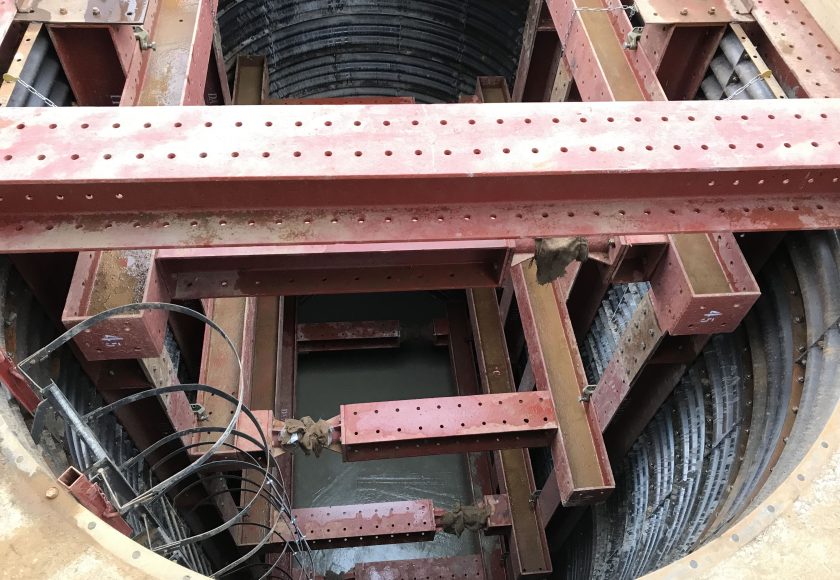

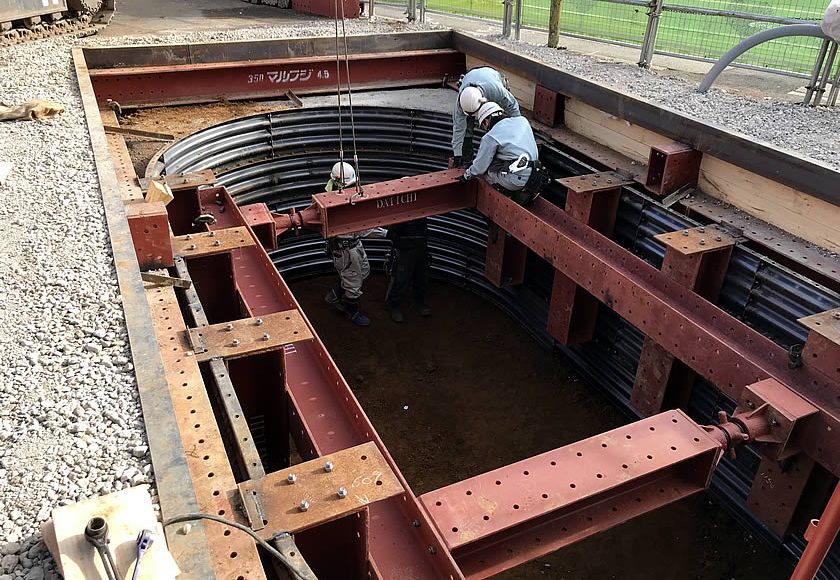

・2枚目 <山留設置状況>
小判型ライナープレートは自立(そのままの形だけで耐えられない)出来ないので、鋼材を使った山留を取り付けます。真ん中を空けているのは今後の作業のためです。

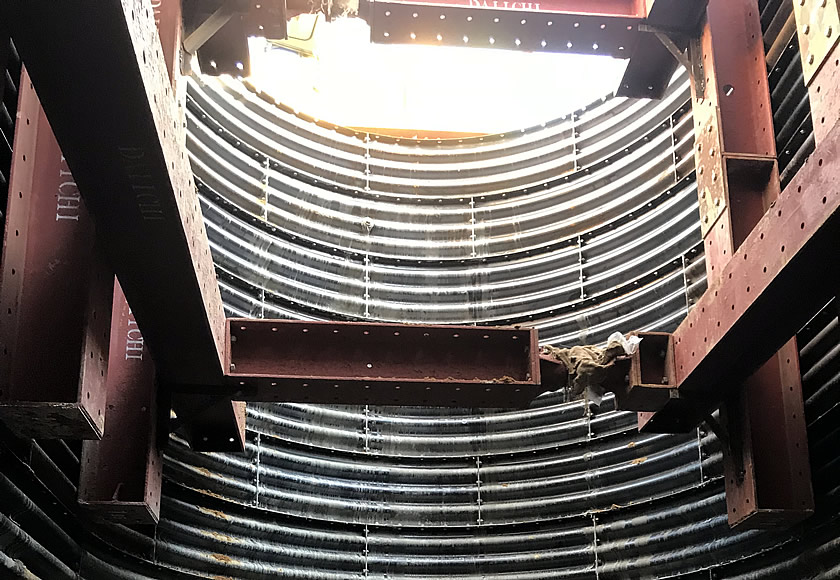

・3枚目 <ライナープレート組立状況>
更に掘り下げて一段づつライナープレートを組み立てます。ポーズをとるとは余裕ですね!

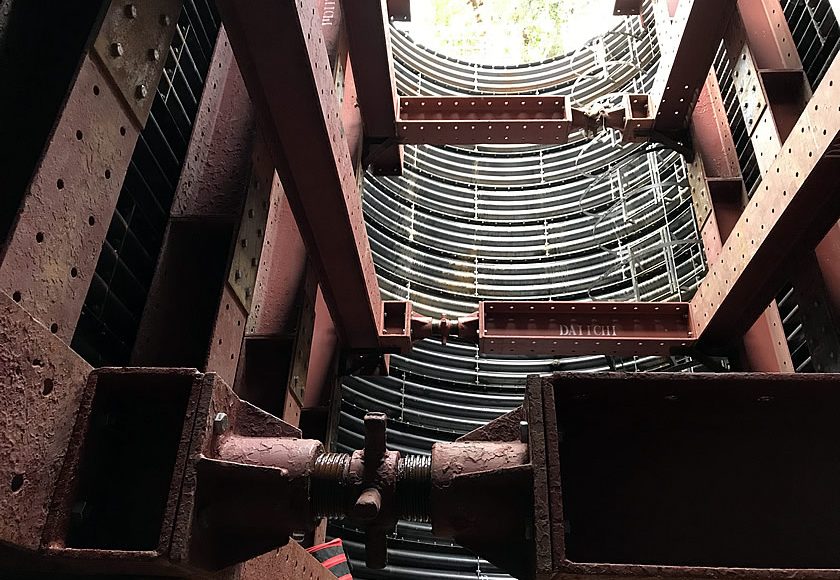

・4枚目5枚目 <山留・ライナー組立>
更に掘り下げこの状況は12段(6m)下がったところです。綺麗に組み上げていますね。上記の写真は4段目の山留を取り付けた写真です。安全面も万全にやっています。

・6枚目 <底盤コンクリート打設完了>
次の業社がこのコンクリートの上に機械を据えて大きな管を推進していきます。この深さだと梯子の昇降だけで疲れてしまいますね・・・。
